Bureau d'études électricité
Distribution électrique : du poste de livraison à la dernière prise
Bilan de puissance, raccordement, tableaux, câbles et protections : nous réalisons les études d'exécution de la distribution courant fort de vos chantiers, en maquette numérique, pour une installation sûre, sélective et prête à poser.
Ce que nous prenons en charge
Distribution électrique : nos études
Poste de livraison et transformateurs

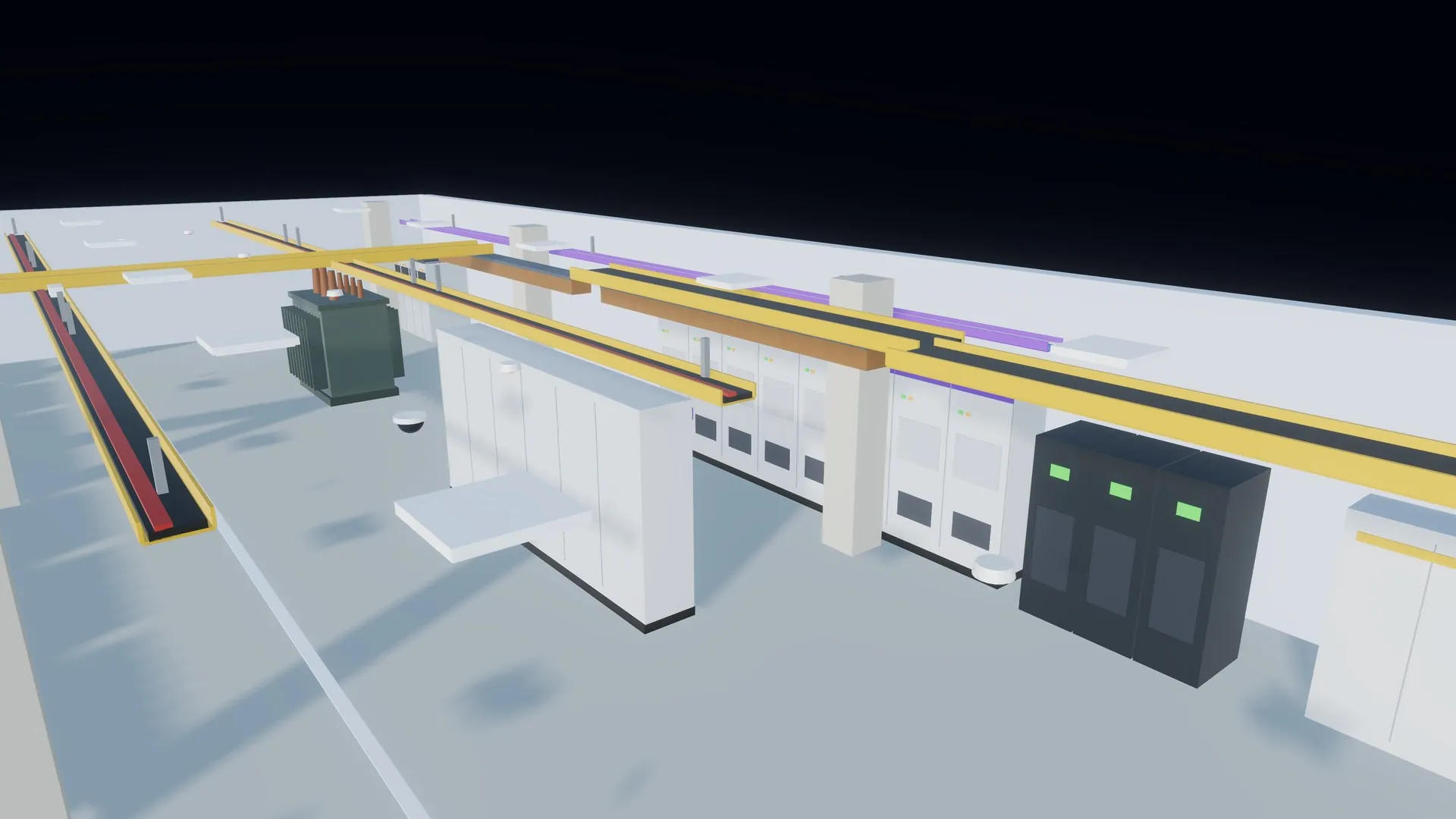

Cellules HTA, transformateurs, local du tableau général basse tension (TGBT) : dimensions, ventilation, accès pour l'exploitation et le remplacement du matériel.
TGBT et tableaux divisionnaires
Architecture de distribution, schémas unifilaires, comptages et sous-comptages par usage, réserves de place et de puissance pour les évolutions.
Câbles et protections calculés
Sections, chutes de tension, courants de court-circuit, sélectivité et filiation : calculs menés sous Caneco BT et échangés avec la maquette.
Sources de remplacement et de sécurité
Groupe électrogène, onduleurs, sources de sécurité : pour les installations qui ne doivent jamais s'arrêter.
Chemins de câbles et colonnes montantes
Tracés coordonnés en 3D avec la ventilation, la plomberie et la structure : les conflits se règlent à l'écran, pas sur le chantier.
Prises et postes de travail
Prises de courant, boîtes de sol, nourrices de bureau, alimentation des équipements techniques et des cuisines.
Production photovoltaïque
Panneaux solaires en toiture, autoconsommation et raccordement, intégrés dès l'origine dans la distribution.
Repères
Normes et textes de référence
Les principaux textes que nous appliquons, selon le type de bâtiment et la mission confiée.
- NF C 15-100installations électriques à basse tension
- NF C 14-100installations de branchement à basse tension
- NF C 13-100postes de livraison raccordés au réseau de distribution HTA
- NF C 13-200installations électriques à haute tension
- Code du travailprescriptions de sécurité électrique des lieux de travail
- Règlements ERP et IGHdispositions électriques propres aux établissements recevant du public et aux immeubles de grande hauteur
Livrables
Ce que vous recevez
Des documents clairs, issus de la maquette numérique, prêts pour le visa et pour le chantier.
- Bilan de puissance et note de calcul des câbles
- Schémas unifilaires des tableaux
- Plans d'implantation et de cheminement issus de la maquette
- Quantitatifs pour les commandes de matériel
- Dossier des ouvrages exécutés (DOE)
- Maquette Revit et export IFC
À chaque étape
De la signature du marché au DOE
Nous réalisons les études d'exécution pour les entreprises d'électricité, en tout ou partie, selon vos besoins.
- Reprise du dossierLecture du marché : CCTP, plans et maquette de conception. Nous relevons tout de suite les manques et les incohérences.
- Études d'exécutionMaquette 3D, plans d'exécution, schémas, notes de calcul et carnet de câbles, niveau par niveau, au rythme du chantier.
- Synthèse et visaConfrontation avec les autres lots, plans de réservations, puis dossier soumis au visa de la maîtrise d'œuvre et du bureau de contrôle.
- Chantier et DOEMises à jour pendant les travaux, plans de récolement et dossier des ouvrages exécutés (DOE) remis en fin de chantier.
Questions fréquentes
Vous vous demandez peut-être…
Quand faut-il un poste de transformation privé ?
Lorsque la puissance demandée dépasse ce que le réseau basse tension peut fournir — en pratique au-delà d'environ 250 kVA — le bâtiment est raccordé en haute tension (HTA) avec son propre poste de livraison. La solution se décide avec le gestionnaire de réseau ; nous vérifions ce point dès le début des études.
Pourquoi prévoir des réserves dans les tableaux ?
Un bâtiment évolue : nouveaux postes de travail, bornes de recharge, climatisation. La norme impose des réserves dans les logements ; nous en prévoyons aussi dans le tertiaire pour éviter de remplacer un tableau ou de tirer un nouveau câble au premier réaménagement.
Qu'est-ce que la sélectivité ?
C'est le réglage des protections pour qu'en cas de défaut seul le disjoncteur le plus proche se déclenche, le reste du bâtiment restant alimenté. Nous la vérifions par le calcul pour chaque départ.
Intervenez-vous sur des bâtiments existants ?
Oui : restructurations et réhabilitations, y compris en site occupé, comme au campus chirurgical du Grand Paris ou à l'EPS de Ville-Évrard. Nous partons d'un relevé de l'existant, reporté dans la maquette.
