Modélisation complète
Tableaux, chemins de câbles, luminaires, appareillage, équipements de sécurité et de courants faibles, avec leurs caractéristiques.
Accueil › Nos métiers › Maquette numérique Revit
Bureau d'études électricité
Maquette numérique électricité sous Revit

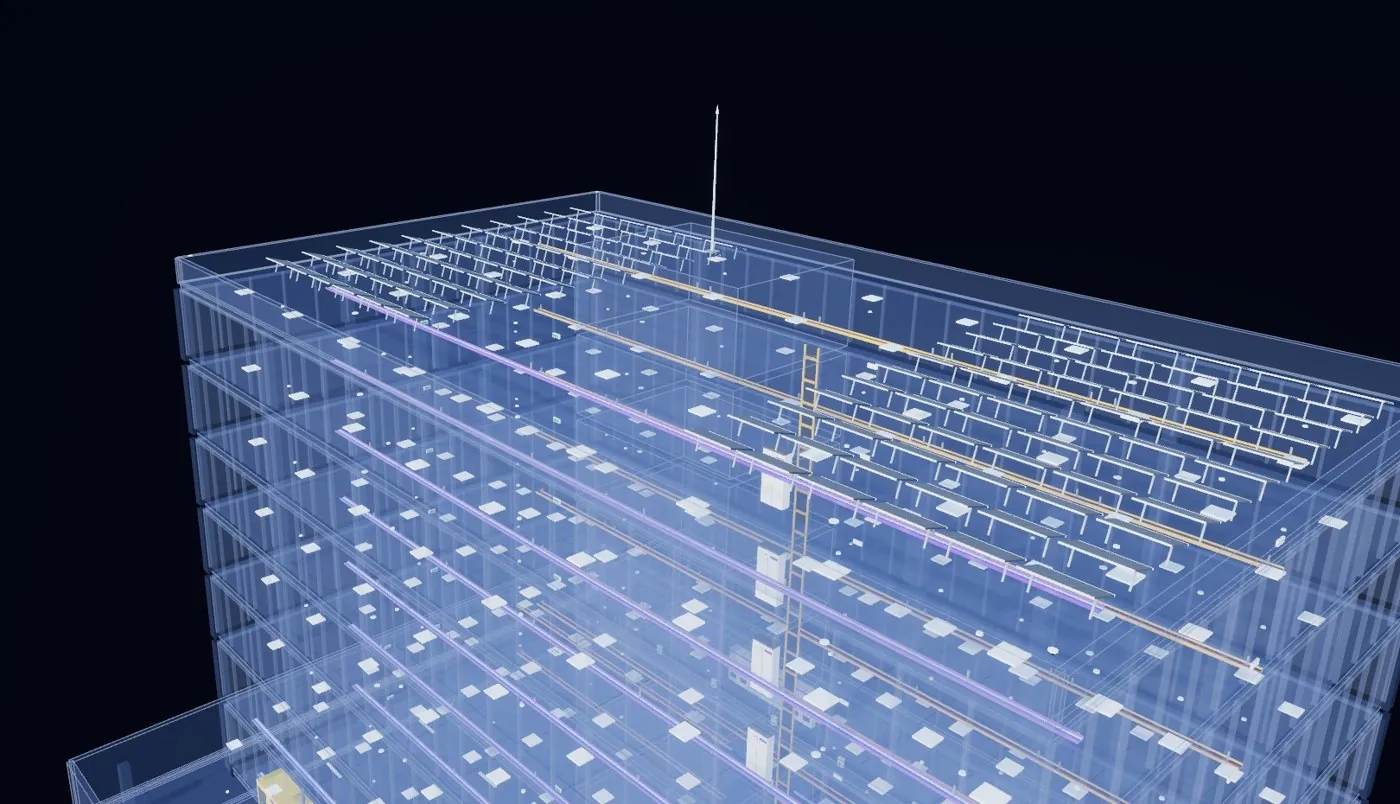

Nous dessinons vos réseaux électriques directement en 3D. Les conflits se règlent à l'écran, les quantités sont justes et les plans restent cohérents jusqu'au chantier.
Ce que nous prenons en charge
Maquette numérique Revit : nos études
Synthèse et conflits
Confrontation avec la structure, la ventilation et la plomberie ; échanges au format IFC avec la cellule de synthèse.
Échanges avec Caneco
Les calculs de câbles vont et reviennent entre Caneco BT et la maquette, sans ressaisie.
Nomenclatures et quantitatifs
Quantités extraites de la maquette pour les commandes de matériel et le suivi des travaux.
Convention BIM respectée
Niveaux de détail, codification et jalons d'échange définis avec le gestionnaire de la maquette du projet.
Plans toujours à jour
Les plans 2D sont des vues de la maquette : une modification se répercute partout.
Dossier des ouvrages exécutés
Une maquette remise à l'exploitant, utile pour la maintenance et la gestion technique.
Repères
Normes et textes de référence
Les principaux textes que nous appliquons, selon le type de bâtiment et la mission confiée.
- Format IFC (ISO 16739)échange ouvert entre logiciels
- NF EN ISO 19650organisation de l'information des ouvrages
- Convention BIM du projetrègles d'échange fixées par le maître d'ouvrage
Livrables
Ce que vous recevez
Des documents clairs, issus de la maquette numérique, prêts pour le visa et pour le chantier.
- Maquette Revit des lots électricité
- Exports IFC aux jalons prévus
- Plans 2D (PDF et DWG) issus de la maquette
- Nomenclatures et quantitatifs
- Rapports de conflits traités
À chaque étape
De la signature du marché au DOE
Nous réalisons les études d'exécution pour les entreprises d'électricité, en tout ou partie, selon vos besoins.
- Reprise du dossierLecture du marché : CCTP, plans et maquette de conception. Nous relevons tout de suite les manques et les incohérences.
- Études d'exécutionMaquette 3D, plans d'exécution, schémas, notes de calcul et carnet de câbles, niveau par niveau, au rythme du chantier.
- Synthèse et visaConfrontation avec les autres lots, plans de réservations, puis dossier soumis au visa de la maîtrise d'œuvre et du bureau de contrôle.
- Chantier et DOEMises à jour pendant les travaux, plans de récolement et dossier des ouvrages exécutés (DOE) remis en fin de chantier.
Questions fréquentes
Vous vous demandez peut-être…
Nous ne travaillons pas en BIM : est-ce un problème ?
Non. Nous vous remettons aussi des plans 2D classiques, en PDF et en DWG, issus de la maquette. Vous profitez de sa cohérence sans changer vos habitudes.
Pouvez-vous reprendre une maquette existante ?
Oui : nous l'analysons, la complétons ou la reprenons selon son état et la convention BIM du projet.
La maquette sert-elle après le chantier ?
Oui : remise à jour des ouvrages exécutés, elle devient la base de la maintenance et peut alimenter la gestion technique du bâtiment.
Pourquoi la 3D réduit-elle les imprévus ?
Parce que les réseaux de tous les lots sont confrontés avant le chantier : un chemin de câbles qui croise une gaine de ventilation se voit à l'écran, pas au moment de la pose.
