Bureau d'études électricité

Création de familles Revit électriques, du LOD 100 au LOD 400

Une famille, c'est l'objet que l'on place dans la maquette : un tableau, une prise, un luminaire, un détecteur. Nous les fabriquons au niveau de détail (LOD) que vous choisissez, du LOD 100 au LOD 400 : propres, légères et bien renseignées, car nous nous en servons nous-mêmes tous les jours sur nos projets.

Demander une famille Appeler

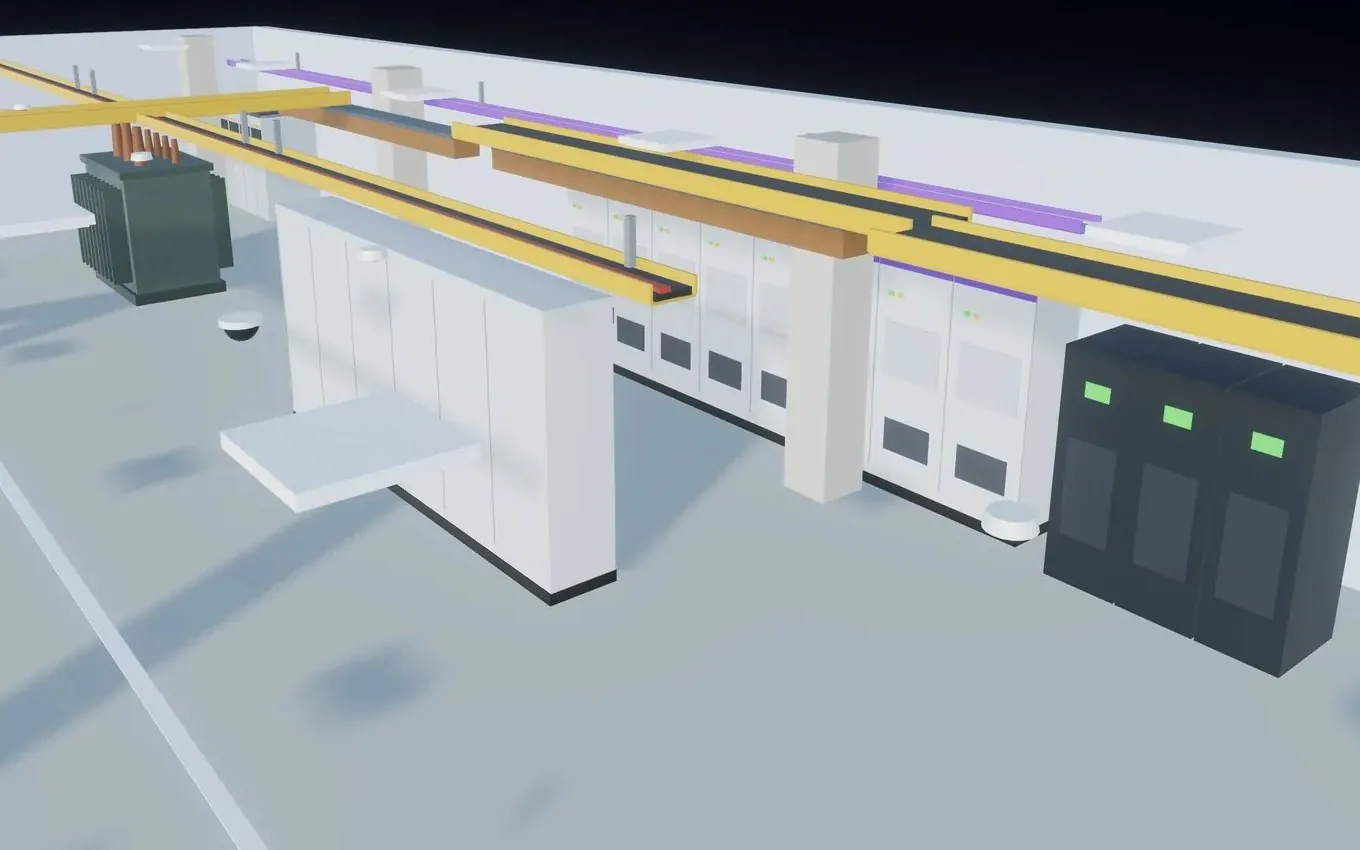

Maquette 3D d'un local électrique : transformateur, tableaux et armoires

Ce que nous prenons en charge

Ce que nous fabriquons

Le niveau de détail que vous choisissez

Du LOD 100 au LOD 400 : une simple forme pour les premières études, l'objet exact pour l'exécution, ou le produit du fabricant avec ses détails de pose.

Pour les entreprises et bureaux d’études

Les familles qui vous manquent, ou votre bibliothèque remise au propre : tri, noms clairs, doublons supprimés, paramètres communs.

Pour les fabricants

Votre catalogue en familles Revit, pour que les concepteurs placent vos produits dans leurs maquettes… et les choisissent.

Des raccordements justes

Chaque appareil sait se brancher : tension, nombre de pôles, puissance. Il se relie aux circuits et compte dans le bilan de puissance.

Des fichiers légers

Une forme simple quand on regarde de loin, le détail utile quand on zoome : la maquette reste rapide.

Un symbole clair sur les plans

Le même objet donne la 3D et le symbole électrique des plans 2D, à la bonne taille.

Les bonnes informations

Désignation, référence du fabricant, puissance, indice de protection : tout ce qu'il faut pour les nomenclatures et les commandes.

Toute une gamme dans un fichier

Un seul fichier peut contenir tous les modèles d'une gamme, avec leurs dimensions et leurs puissances.

Les niveaux de détail

Familles Revit en LOD 100, 200, 300, 350 ou 400

Le LOD (de l'anglais Level of Development, niveau de développement) dit à quel point un objet est précis dans la maquette. Nous créons vos familles au niveau dont vous avez besoin : pas plus lourd, pas moins juste.

LOD 100

Une simple forme

Un volume ou un symbole, sans dimensions exactes.

Pour quoi faire : Esquisse, premières réservations de place.

Exemple : Une boîte à la place d'un tableau électrique.

LOD 200

Un objet générique

La bonne famille d'objet, avec des dimensions et une position approximatives.

Pour quoi faire : Avant-projet, premiers calculs.

Exemple : « Un luminaire encastré 60 × 60 », sans marque.

LOD 300

L'objet exact

Sa vraie forme, ses vraies dimensions, sa vraie position, et ses informations utiles.

Pour quoi faire : Études d'exécution, synthèse entre les corps de métier, nomenclatures.

Exemple : Le tableau à la bonne taille, avec ses départs et sa puissance.

LOD 350

L'objet et ce qui l'entoure

Le LOD 300, plus les raccordements, les supports et l'espace à laisser libre pour la maintenance.

Pour quoi faire : Synthèse fine, détection des conflits, locaux techniques serrés.

Exemple : La zone dégagée devant une armoire, l'arrivée des câbles par le haut.

LOD 400

Le produit du fabricant

La référence exacte, les détails de pose et d'assemblage, tous les modèles de la gamme.

Pour quoi faire : Catalogues de fabricants, préfabrication, commandes.

Exemple : La gamme complète d'un fabricant de luminaires, prête à télécharger.

Demander une famille

Repères

Les règles suivies

Chaque famille respecte le niveau de détail et les règles d'échange demandés pour votre projet.

Niveau de détail LOD 100 à 400de la forme simple (LOD 100) au produit du fabricant (LOD 400), selon l'usage
Format IFC (ISO 16739)export ouvert vers les autres logiciels
Convention BIM du projetnoms et paramètres demandés par le maître d'ouvrage

Livrables

Ce que vous recevez

Des fichiers prêts à charger dans vos projets, vérifiés un par un.

Familles Revit (.rfa), avec tous les modèles de la gamme
Une fiche par famille : aperçu, dimensions, paramètres
Un fichier de test qui montre chaque famille en plan et en 3D
Les mises à jour quand la gamme change (sur devis)

À chaque étape

Comment ça se passe

Une demande simple, un prix écrit avant de commencer.

Vous nous envoyezLes fiches techniques des produits, et vos règles de nommage si vous en avez.
Devis écritLe nombre de familles, le niveau de détail, le prix et le délai, avant de commencer.
Fabrication et essaisChaque famille est testée dans un projet : raccordement, symbole, nomenclature.
LivraisonLes fichiers et leurs fiches ; nous corrigeons ce qui ne convient pas.

Questions fréquentes

Vous vous demandez peut-être…

Qu'est-ce qu'une famille Revit ?

C'est l'objet que l'on place dans la maquette numérique : un tableau, une prise, un luminaire. Il contient sa forme en 3D, son symbole sur les plans et ses caractéristiques.

Que faut-il vous envoyer ?

La fiche technique du produit (dimensions, puissance, références) et, si vous en avez, vos règles de nommage. Une photo aide aussi.

Combien de temps faut-il ?

Cela dépend du nombre de familles et de leur complexité : le délai est écrit dans le devis, avant de commencer.

Travaillez-vous pour les fabricants ?

Oui : nous transformons vos fiches produits en familles Revit prêtes à être diffusées auprès des bureaux d'études et des entreprises.

Quel LOD choisir pour une famille Revit ?

LOD 100 ou 200 pour les premières études, LOD 300 pour les études d'exécution et la synthèse, LOD 350 si les raccordements et les espaces de maintenance comptent, LOD 400 pour le catalogue d'un fabricant. Nous vous conseillons avant le devis.

Qu'est-ce que le LOD 300 ?

C'est le niveau le plus demandé : l'objet a sa vraie forme, ses vraies dimensions et sa vraie position. Il sert aux études d'exécution et à la synthèse entre les corps de métier.

Créez-vous des familles en LOD 400 pour les fabricants ?

Oui : la famille reprend le produit exact, ses références, ses dimensions et ses détails de pose, avec tous les modèles de la gamme dans un seul fichier.

Et le LOD 500 ?

Le LOD 500 décrit le bâtiment tel qu'il a été construit, pour le dossier des ouvrages exécutés. C'est un niveau de maquette plutôt que de famille : nous le réalisons dans nos missions de DOE.

Pourquoi un bureau d'études électricité ?

Parce qu'une famille électrique doit aussi être juste électriquement : raccordements, puissances, symboles. Nous les utilisons nous-mêmes sur nos projets.

Besoin de familles Revit électriques ?

Parlons-en : nous travaillons à distance, partout en France.
